Contrôles géométriques de pièces mécaniques à l'aide d'une machine tridimensionnelle de mesure
La conception mécanique d'une pièce s'exprime par un dessin dit de définition coté et tolérancé. Le dessin définit les surfaces qui délimitent le volume de la pièce à réaliser. Chaque surface est définie par sa forme et sa position.
Le rôle de la métrologie dimensionnelle est d'évaluer la concordance entre le dessin et la pièce effectivement réalisée.
La machine de mesure tridimensionnelle permet un contrôle rapide de plusieurs côtes quelquefois peu accessibles par la méthode traditionnelle.
La rapidité du contrôle comprend les calculs automatiques réalisés entre les éléments géométriques qui composent la pièce à vérifier (perpendicularités, parallélisme, concentricités) ainsi que les procès-verbaux de traçabilité.

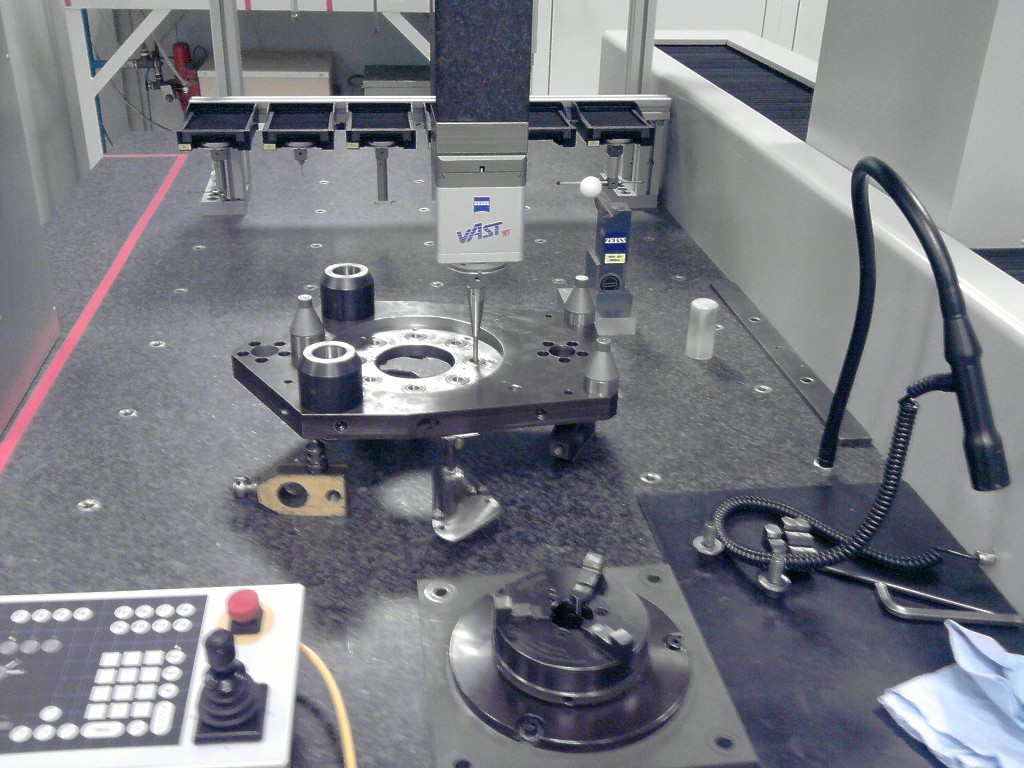

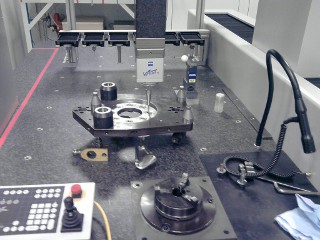

Un masque de perçage équipant une machine
spéciale de perçages multibroches est contrôlé
sur la machine à mesurer
Il s’agit de vérifier que les canons de perçage sont positionnés dans les tolérances du plan par rapport aux guides de positionnement du masque dans l’espace machine.
